BU-353N5

GLOBALSAT WorldCom Corp.　2021.11 Initial Ver.1.0 2022.4 GPSサポート

   BU-353N5 GPS(GNSS)レシーバー USB

本体及び付属品

日本語スタートガイド　コマンドガイド(DOWNLOAD)

  • GPS

    アンテナ内蔵

  • package
  • ケーブル固定
    Sucker

    ケーブル用

  • manual
    Manual

    日本語クイックガイド保証書

高感度、高速測位（BU-353S4比）を実現
　BU-353S4 USB 後継　New GNSSレシーバー

    MediaTekチップを搭載　パッチアンテナを内蔵した一体型　高速スタート　AGPS（EASY）対応

    Windows11対応 PL-2303GC

    GPS/QZSS/Galileo/GLONASS/BeiDou/WAAS(SBAS) マルチチャンネル受信

    高感度-165dBm　低信号レベル（LNA搭載）での高速なTTFF(電源投入後の測位）を実現、低消費電力　5VDC 42mA

    底部にスーパーコーヒーシブマグネットを採用、車への取り付けなどに便利　防水、滑り止め加工済み

    USBに接続し、多くの地図アプリケーション（スーパーマップルデジタル/ゼンリン電子地図帳/NewPec（日本水路協会）/ C-MAP/Google Earth/Open CPN 等で使用できるGPSレシーバです。(Mac OpenCPN Google Earth 接続)

    GPトーカーは設定変更してください。(カシミール3D等）

仕様

BU-353N5 GPS/GNSS USB

GPS AG3335MN
受信チャンネル 75チャンネル　トラッキング
周波数 GPS/Galileo/QZSS/SBAS/L1,1575.42MHz GLONASS/L1,1602MHz BeiDou/B1,1561.098MHz　*L1のみ
C/A 1.023MHz
受信感度 -165dBm(トラッキング）
TTFF <1秒/33秒/<15秒（Hot/Cold/AGPS　平均
再補足 0.1秒　平均
位置精度 <3m（2DRMS）<2.5m（SBAS有効時,2DRMS）
速度精度 0.01m/秒
時間精度 1μ秒（0.001m/s）GPS時刻同期後
加速度限界 4G以下
高度限界 18,000m
速度限界 515m/秒　1,000knots
ジャーク 20m/s**3
電源電圧 DC4.5～6.5V input 0～2.85V（42mA＠5V）
サイズ 53mm x 19.2mm（直径×高さ）
ケーブル USB Type A　1.5m
インターフェイス USB（PL2303GC USB Serial）
動作温度 -40℃～85℃
湿度 95%（結露しない）
防水 IPX6
Certification EMC：CE/FCC　RoHS
USB A Type Pin 1　Vin　Pin2,3　USB IF　Pin4 GND
LED Color LED ON 探索中　LED点滅　捕捉完了
NMEA 初期出力設定　NMEA v4.10 4800bps　GGA, GSA, GSV, RMC, （GLL, VTG, ZDA, GRS）(4.10/3.01選択可能)（GNトーカーからGPトーカーへ　サーチモードで設定変更します。）
 4800 1Hz

$GNRMC,052750.000,A,3543.8084,N,13943.4706,E,0.01,0.00,290322,,,A,V*0A
$GNGGA,052751.000,3543.8084,N,13943.4706,E,1,18,0.88,38.3,M,39.3,M,,*42
$GNGSA,A,3,194,21,08,27,01,16,30,,,,,,1.82,0.88,1.59,1*30
$GNGSA,A,3,88,78,87,,,,,,,,,,1.82,0.88,1.59,2*04
$GNRMC,052751.000,A,3543.8084,N,13943.4706,E,0.03,0.00,290322,,,A,V*09
$GNGGA,052752.000,3543.8084,N,13943.4706,E,1,18,0.88,38.3,M,39.3,M,,*41
$GNGSA,A,3,194,21,08,27,01,16,30,,,,,,1.81,0.88,1.58,1*32
$GNGSA,A,3,88,78,87,,,,,,,,,,1.81,0.88,1.58,2*06
$GNRMC,052752.000,A,3543.8084,N,13943.4706,E,0.10,0.00,290322,,,A,V*08
$GNGGA,052753.000,3543.8084,N,13943.4706,E,1,18,0.88,38.3,M,39.3,M,,*40
$GNGSA,A,3,194,21,08,27,01,16,30,,,,,,1.81,0.88,1.58,1*32
$GNGSA,A,3,88,78,87,,,,,,,,,,1.81,0.88,1.58,2*06
$GPGSV,3,1,11,194,80,168,20,21,73,196,21,08,65,356,35,07,42,283,18,1*59
$GPGSV,3,2,11,27,42,052,40,01,36,208,22,16,34,114,22,30,26,306,26,1*69
$GPGSV,3,3,11,10,19,066,15,26,05,127,,23,05,038,,1*53

2Hz 460800

GPGSV以外の出力を行うには460800bps以上に変更してください（GL/GA/GB）

 $GNRMC,050211.000,A,3543.8118,N,13943.4713,E,0.13,0.00,290322,,,A,V*0B
$GNGGA,050211.500,3543.8118,N,13943.4713,E,1,22,0.74,51.2,M,39.3,M,,*40
$GNGLL,3543.8118,N,13943.4713,E,050211.500,A,A*49
$GNRMC,050211.500,A,3543.8118,N,13943.4713,E,0.14,0.00,290322,,,A,V*09
$GNGGA,050212.000,3543.8118,N,13943.4713,E,1,21,0.75,51.2,M,39.3,M,,*44
$GNGLL,3543.8118,N,13943.4713,E,050212.000,A,A*4F
$GNRMC,050212.000,A,3543.8118,N,13943.4713,E,0.24,0.00,290322,,,A,V*0C
$GNGGA,050212.500,3543.8118,N,13943.4713,E,1,21,0.75,51.2,M,39.3,M,,*41
$GNGLL,3543.8118,N,13943.4713,E,050212.500,A,A*4A
$GNRMC,050212.500,A,3543.8118,N,13943.4713,E,0.10,0.00,290322,,,A,V*0E
$GNGGA,050213.000,3543.8118,N,13943.4713,E,1,21,0.75,51.2,M,39.3,M,,*45
$GNGLL,3543.8118,N,13943.4713,E,050213.000,A,A*4E
$GNRMC,050213.000,A,3543.8118,N,13943.4713,E,0.11,0.00,290322,,,A,V*0B
$GNGGA,050213.500,3543.8118,N,13943.4713,E,1,21,0.75,51.2,M,39.3,M,,*40
$GNGLL,3543.8118,N,13943.4713,E,050213.500,A,A*4B
$GNRMC,050213.500,A,3543.8118,N,13943.4713,E,0.07,0.00,290322,,,A,V*09
$GNGGA,050214.000,3543.8118,N,13943.4713,E,1,20,0.78,51.2,M,39.3,M,,*4E
$GNGLL,3543.8118,N,13943.4713,E,050214.000,A,A*49
$GNRMC,050214.000,A,3543.8118,N,13943.4713,E,0.04,0.00,290322,,,A,V*08
$GNGGA,050214.500,3543.8118,N,13943.4713,E,1,22,0.74,51.2,M,39.3,M,,*45
$GNGLL,3543.8118,N,13943.4713,E,050214.500,A,A*4C
$GNRMC,050214.500,A,3543.8118,N,13943.4713,E,0.03,0.00,290322,,,A,V*0A
$GNGGA,050215.000,3543.8118,N,13943.4713,E,1,22,0.74,51.2,M,39.3,M,,*41
$GNGLL,3543.8118,N,13943.4713,E,050215.000,A,A*48
$GNRMC,050215.000,A,3543.8118,N,13943.4713,E,0.07,0.00,290322,,,A,V*0A
$GNGGA,050215.500,3543.8118,N,13943.4713,E,1,22,0.74,51.2,M,39.3,M,,*44
$GNGLL,3543.8118,N,13943.4713,E,050215.500,A,A*4D
$GNRMC,050215.500,A,3543.8118,N,13943.4713,E,0.04,0.00,290322,,,A,V*0C
$GNGGA,050216.000,3543.8118,N,13943.4713,E,1,22,0.74,51.2,M,39.3,M,,*42
$GNGLL,3543.8118,N,13943.4713,E,050216.000,A,A*4B
$GNGSA,A,3,194,08,21,27,16,07,01,30,,,,,1.06,0.74,0.75,1*37
$GNGSA,A,3,77,87,88,78,,,,,,,,,1.06,0.74,0.75,2*04
$GNGSA,A,3,27,15,21,30,,,,,,,,,1.06,0.74,0.75,3*04
$GNGSA,A,3,11,34,40,07,23,12,,,,,,,1.06,0.74,0.75,4*04
$GNGSA,A,3,,,,,,,,,,,,,1.06,0.74,0.75,6*00
$GPGSV,4,1,14,195,83,156,,199,83,156,,194,83,156,27,10,66,328,18,1*59
$GPGSV,4,2,14,08,66,328,44,21,60,194,25,27,50,041,49,16,42,103,20,1*61
$GPGSV,4,3,14,07,39,297,25,01,25,204,18,30,19,314,21,196,15,177,18,1*55
$GPGSV,4,4,14,26,13,121,16,23,08,047,,1*68
$GLGSV,2,1,06,77,76,138,14,87,63,009,37,88,59,247,15,78,42,328,39,1*77
$GLGSV,2,2,06,76,23,144,,86,05,037,,1*70
$GAGSV,2,1,06,27,76,089,39,13,63,202,19,15,59,050,39,21,44,317,39,7*7D
$GAGSV,2,2,06,30,22,123,14,26,09,214,,7*79
$GBGSV,5,1,18,11,77,299,41,25,74,217,,34,68,024,46,40,58,329,41,1*75
$GBGSV,5,2,18,07,55,308,33,43,53,253,,10,41,301,,23,39,311,23,1*7E
$GBGSV,5,3,18,12,39,042,29,09,31,246,16,24,25,152,,06,24,224,,1*72
$GBGSV,5,4,18,16,22,221,15,38,19,187,,39,15,212,,56,14,211,,1*7A
$GBGSV,5,5,18,08,08,190,,28,02,237,,1*79
$GIGSV,1,1,00,1*7D



460800 1Hz DGPS SLAS

$GNGGA,071143.000,3543.8048,N,13943.4738,E,2,17,0.91,39.9,M,39.3,M,0000,0003*47
$GNGSA,A,3,194,31,26,22,29,,,,,,,,1.22,0.91,0.81,1*30
$GNGSA,A,3,78,88,68,69,79,87,,,,,,,1.22,0.91,0.81,2*0D
$GNGSA,A,3,21,,,,,,,,,,,,1.22,0.91,0.81,3*00
$GNGSA,A,3,39,16,06,26,09,,,,,,,,1.22,0.91,0.81,4*02
$GPGSV,4,1,15,194,86,326,43,31,73,061,32,26,62,301,39,22,51,195,15,1*52
$GPGSV,4,2,15,29,38,050,25,16,35,263,,195,28,168,17,196,23,198,,1*63
$GPGSV,4,3,15,32,22,173,,02,19,076,,04,16,319,,18,15,119,,1*64
$GPGSV,4,4,15,27,14,205,,25,08,065,,03,05,277,,1*5F
$GLGSV,2,1,06,78,52,016,41,88,42,102,22,68,35,234,27,69,34,298,24,1*77
$GLGSV,2,2,06,79,32,304,21,87,27,044,23,1*7E
$GAGSV,2,1,07,21,63,019,39,01,48,282,,04,35,303,19,13,23,101,,7*7F
$GAGSV,2,2,07,27,19,063,,15,13,050,,26,09,153,,7*45
$GBGSV,6,1,22,39,82,273,14,16,77,305,24,06,67,309,24,26,62,050,25,1*7C
$GBGSV,6,2,22,09,54,314,19,24,50,312,18,59,49,179,,40,48,230,,1*79
$GBGSV,6,3,22,01,47,172,,04,43,148,,44,37,161,,07,37,236,,1*7D
$GBGSV,6,4,22,03,37,223,,56,28,236,,14,27,253,,10,25,236,,1*7B
$GBGSV,6,5,22,33,24,282,,42,22,226,,12,19,177,,45,15,091,,1*7C
$GBGSV,6,6,22,57,04,036,,41,03,327,,1*75
$GNRMC,071143.000,A,3543.8048,N,13943.4738,E,0.15,131.46,121222,,,D,V*0B


SLAS ONで出力されるバイナリメッセージ


バイナリメッセージをキャンセルする場合はIOポート出力データで調整します

04,24,DC,07,30,00,B8,03,08,07,0F,25,
00,00,E4,8E,00,00,06,25,02,00,00,1D,4C,00,00,1F,
0C,01,04,C2,48,01,00,1A,C8,00,04,C3,4C,FF,00,10,
60,FF,00,16,3C,00,04,C4,B0,FD,7C,AA,44,04,24,E1,
07,24,00,B8,32,07,0F,00,00,25,00,D2,CE,BF,C0,3A,
57,F4,81,48,20,C2,D3,BC,80,BC,2B,BE,9C,33,00,6F,
EC,80,00,00,00,00,00,DE,AA,44

Windows11(10)セットアップ (PL-2303GC USB serial driver)

ドライバー、ツールのインストール　
　 　　pl2303 　 　

USBドライバーのセットアップ

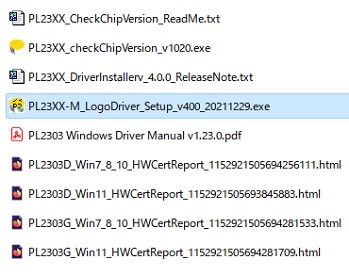

PL23XX_Prolific_DriverInstaller_v408.zipインストールします。2022/07

Mac→Prolific PL2303 サポートDriverページ　guest　ログイン

Linux→Kernel 2.4.31以上であればドライバーのインストールは不要です。https://mirrors.edge.kernel.org/pub/linux/kernel/

https://prolificusa.com/product/pl2303gc-usb-full-uart-bridge-controller-gpio/

　
　
　　 　　　

Windows

MAC

　　 　　
　

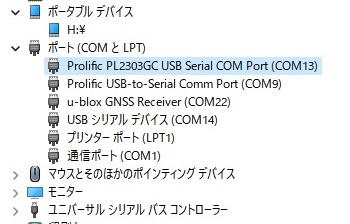

デバイスマネージャー

ポート（COMとLPT）にProlific PL2303GC USB Serial Comm Port(COMxx)が登録されます。アプリケーションからはCOMポート番号を選択し4800(デフォルト）bpsで接続します。

MACでは/dev/tty.usbserialシリアルNo　として認識されます。

　 　　 　 　
　　

GPSInfoビュワーのインストール

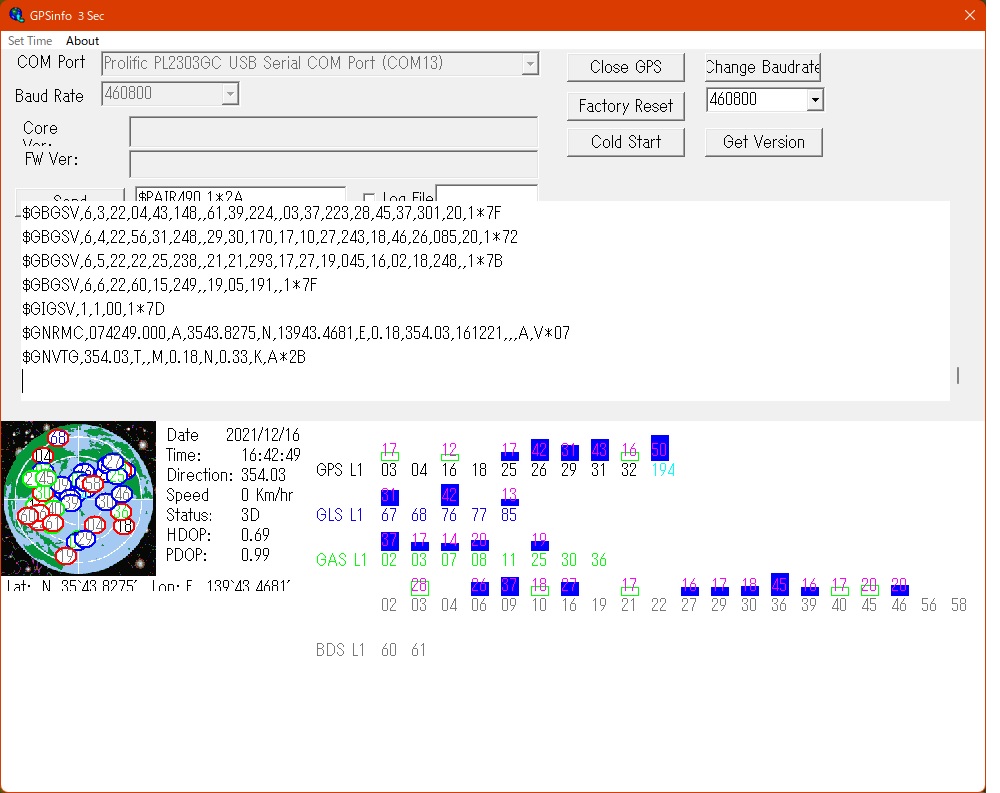

BaudRate変更　NMEAログ保存　コマンド（NMEA出力設定・解像度,更新周期,DGPSソース等設定変更が行えます。GL/GA/BD GSV出力は460800以上へ変更してください。サポートダウンロードよりGPS Information、コマンドガイドをダウンロード、参照して下さい。 　
NewPecでの接続
NewPecでの接続 関連記事

水路協会の　NewPecとの接続はポートCOM番号と4800bpsボーレートで　設定を行って下さい。

　BU-353N5のUSBドライバーをインストール完了後にNewpecの設定を行います。

※NewPec用のUSBドングルをセットアップしたUSBポートでは使用できません。

    初期画面（計画モード)
  1. 基本設定 ＞　GPSタブを開きます。
  2. デバイスマネージャー(上図の例）では　PL2303GC USB Serial COM Port (COM4)で登録されています。　COM4を選択します。
  3. ポートサーチでも接続可能ですが、GPSのポートがわかっている場合は直接指定する方が早く接続できます。
  4. ボーレート4800bpsを選択（Default） （下図の例では115200で接続しています。）
  5. 「設定の適用」を押し　GPSメッセージを確認します。文字化け判読不能の場合はボーレートを変更しもう一度適用ボタンを押してください。
  6. OKをクリックして設定画面を閉じます。
    航行支援モードへ
  1. GPSボタンをクリック　GPSモードに移行します。よろしいですか？　→　はい
  2. GPSの位置情報を地図に反映し自船位置が地図上に表示されます。

設定例2

  • BU-353N5　10Hz 115200 DGPSモード-SLAS
    • WEBターミナル

    サポートページでBU-353N5シリアルNoを入力しダウンロードページからBU-353N5 WEBターミナルを開きます。（GoogleChrome対応）

    COMポートを選択し接続後コマンドを送信して下さい。

    設定は保存しません。保存したい場合や他のコマンドはGPSInfoより送信して下さい。

    Windows MAC Chrome /　Linux Chromiumから接続可能です。

    FWバージョン1.7.0ではパッチプログラムにより一部コマンドが有効になります。

    ターミナルでは　工場出荷状態,GNSS ON/OFF,HOT/COLD,FW Ver,SYSTEM REBOOT,GNSSサーチ,NMEA VER,FIX RATE,DR LIMIT,NMEA出力,ボーレート変更,POS DECIMALのコマンドを選択できます。他のコマンドはGPSInfoから行ってください。

  • GNSS POWER ON/OFF
  • HOT/WARM/COLD/FULL COLD START
  • SET FIX RATE/GET(100-1000 *1000)
  • SET MINSNR/GET(9-37dBHz *9)
  • SET DR LIMIT/GET(1-500 *0)
  • SET NMEA OUTPUT/GET(GGA/GLL/GSA/GSV/RMC/VTG/ZDA/GRS-1/n)*GGA,GSA,GSV,RMC
    • （システムリセット　リブート、BAUDRATE変更時はデフォルトGGAGSAGSVRMCに戻ります。）
  • SET GNSS SEARCH MODE/GET(GP/GL/GA/BD/QZ ON-OFF *GP,QZ-4800 GP/GL/GA/BD/QZ-460800)
    • （GPSOnlyで$GNから$GPIDに変更となります。）
  • SET STATIC THRESHOLD/GET(0-20dm/s *0)
  • SET ELV MASK/GET(-90-90 *5)
  • SET AIC-ENABLE/GET
  • SET NAVI MODE/GET
  • SET NMEA POS DECIMAL PRECISION/GET(*4-1)
  • SET NMEA VER/GET(*4.10)
  • SET JAMMING DETECT
  • SET DGPS SOURCE/GET(*SBAS)
  • SET SBAS ENABLE/GET(*1)
  • SET QZSS SLAS (*0)
  • SAVE SETTING
    • (1Hz時　有効です）
  • SET-DEFAULT SETTING
  • GET VERSION/SETTING INFO/SYSTEM REBOOT/CHIP VERSION
  • SET POS XYZ/VEL XYZ/GNSS USED/GNSS IN VIEW/DOP/FIX STATUS/HEADING/DGPS STATUS
  • SET BAUDRATE　（デフォルト4800　460800でGAGLBD　ON）

    • 10Hz SLAS-DGPS有効

    gpsd　GN-Talker

    NTPサーバー

    オンラインショップ FAQ&サポート
    ・Quick Start Guide 取説/保証書日本語(download)
    ・コマンドガイド(download)
    ・USB Driver-Prolific PL-2303GC Windows Driver Installer(download)
    ・Utility- GPSInfo(download)
